Радиолампы производства СССР и России
Заводы-изготовители
Первыми и одновременно крупнейшими в России заводами являются ленинградское объединение «Светлана», которое впоследствии выпускало помимо ламп ещё множество других радиодеталей, а также Московский электроламповый завод (МЭЛЗ). Оба предприятия были основаны до Октябрьской революции, и за всё время своего существования основной продукцией их были и остаются радиолампы. На «Светлане» производятся приёмно-усилительные и специальные радиолампы. Основной продукцией МЭЛЗ были кинескопы, но завод также выпускал и радиолампы, в частности двойные триоды 6Н8С и 6Н9С. Радиолампы общего применения также выпускали Саратовский завод приёмно-усилительных ламп, Новосибирский электровакуумный завод и Ульяновский радиоламповый завод. Лампы специального назначения выпускались и другими заводами.
Система обозначения
Начальный период
Названия первых советских радиоламп выбирались произвольно: ПР-1 («пустотное реле первое», 1918 г.), Р-5 («реле пятое», 1922 г.), «Микро» (1923 г., название говорило о пониженном энергопотреблении лампы), «Микро ДС» («двухсеточная», 1927 г.)[1].
Ранние системы обозначений
С 1929 г. была введена первая единая система обозначений, в которой первая буква обозначала тип лампы, вторая (необязательная) — тип катода и цифра — номер разработки. Так, индекс СО-242 означал: специальная (в данном случае — гептод), с оксидным катодом, разработка № 242. Обозначения были малоинформативны, так как большинство новых ламп попадало в категорию «специальных». Фактически они применялись до начала 1950-х гг., пока выпускались и использовались соответствующие лампы, хотя для них к тому времени были введены и новые индексы (например, пентод СО-257 назывался также 2Ж4).
С развертыванием в 1937 г. производства ряда октальных ламп по лицензии США для них была принята особая система обозначений. В ней первый элемент — цифра, обозначающая напряжение накала в вольтах, второй — буква, обозначающая тип лампы, третий — цифра — количество электродов, выведенных на штырьки цоколя. Так, лицензионный триод с 6-вольтовым накалом обозначался 6Ф5, а пентод — 6Ф6. Такая система также была далека от совершенства, и в 1940 была предложена новая, близкая к современной (см. ниже). Из-за начавшейся войны её внедрение задержалось. Когда по ленд-лизу в страну стали поступать американская аппаратура и лампы, то их аналоги советского производства во избежание путаницы маркировали по американской системе, иногда заменяя латинские буквы кириллическими (например, 6AJ5 и 6АЖ5 — одна и та же лампа). Одновременно выпускались лампы с маркировкой 1929 и 1940 года.
Современная система обозначений
Современная система обозначения радиоламп введена в начале 1950-х гг. (ГОСТ 5461-50) и с тех пор несколько раз уточнялась. По ней обозначение лампы состоит из пяти элементов (пятый элемент является необязательным). Следует заметить, что для некоторых ламп старых выпусков сохранены прежние названия.
Элемент 1 — число, обозначающее округленное значение напряжения накала (у приёмно-усилительных ламп):
Число Напряжение накала
06 625 мВ
1 800 мВ, 1 В, 1.2 В, 1.4 В, 1.5 В
2 2 В, 2.2 В, 2.4 В
3 3.15 В
4 4 В, 4.2 В, 4.4 В
5 5 В
6 6 В, 6.3 В
7 7 В
9 9 В
10 10 В
12 12 В, 12.6 В
13 13 В
17 17 В
18 18 В
20 20 В
25 25.2 В
30 30 В
У генераторных ламп, бареттеров и стабилитронов — буквенный индекс, обозначающий тип лампы:
ГИ Импульсная генераторная лампа
ГМ Модуляторная лампа
ГМИ Импульсная модуляторная лампа
Г Генераторная лампа (для ламп старых выпусков)
ГК Генераторная КВ лампа (для частот до 30 МГц)
ГУ Генераторная УКВ лампа (для частот до 300 МГц)
ГС Генераторная СВЧ лампа (для частот свыше 300 МГц)
ГП Регулирующая лампа
ГПИ Регулирующая импульсная лампа
СГ Газонаполненный стабилизатор напряжения (стабилитрон)
СТ Газонаполненный стабилизатор тока (бареттер)
У кинескопов и осциллографических трубок — число, обозначающее диаметр или диагональ экрана в сантиметрах.
Элемент 2 — буква (или две буквы) русского алфавита, обозначающая тип электродной системы лампы (у приёмно-усилительных ламп):
Буква Тип электродной системы
А Частотнопреобразовательные лампы (гексод, гептод или пентагрид)
Б Диод-пентод, двойной диод-пентод (комбинированная лампа)
В Лампа со вторичной эмиссией
Г Диод-триод, двойной диод-триод, тройной диод-триод (комбинированная лампа)
Д Одиночный диод (кроме выпрямительного кенотрона)
Е Электронно-световой индикатор
Ж Высокочастотный пентод с короткой характеристикой
И Триод-гептод или триод-гексод (комбинированная лампа)
К Высокочастотный пентод с удлиненной характеристикой («варимю»)
Л Лучевая лампа (кроме лучевого тетрода)
М Маломощный двойной пентод (выпускалась всего одна лампа данного типа — 12М1М)
Н Двойной триод
П Выходной пентод или лучевой тетрод
Р Выходной двойной тетрод, двойной лучевой тетрод или двойной пентод
С Триод
Т Тиратрон с холодным катодом (выпускался всего один тиратрон с обозначением, принятым для приемно-усилительных ламп — 1Т1А)
Ф Триод-пентод (комбинированная лампа), исключение — пентод старого выпуска 6Ф6С
Х Двойной диод (кроме кенотронов)
Ц Выпрямительный диод (кенотрон) любого типа
Э Тетрод
СР Двойной пентод-триод
Октоды обозначения не имеют, так как эти лампы не выпускались в СССР и не выпускаются ныне в России.
У электроннолучевых приборов:
ЛИ Передающая трубка
ЛК Кинескоп с электромагнитным отклонением луча
ЛМ Осциллографическая трубка с электромагнитным отклонением луча
ЛН Запоминающая трубка
ЛНС Знакопечатающая запоминающая трубка
ЛО Осциллографическая трубка или кинескоп с электростатическим отклонением луча
ЛП Электроннолучевой переключатель
ЛС Знакопечатающая трубка
ЛФ Функциональная трубка
У стабилитронов и бареттеров — число, обозначающее номер разработки. У генераторных ламп второго элемента обозначения нет.
Элемент 3: У генераторных и приёмно-усилительных ламп, кинескопов и осциллографических трубок — число, обозначающее номер разработки. У стабилитронов и бареттеров — то же, что и 4-й элемент для приёмно-усилительных ламп.
Элемент 4: У стабилитронов и бареттеров отсутствует. У кинескопов и осциллографических трубок может обозначать тип люминофора, применённого для экрана (см. Кинескоп#Обозначение и маркировка). У приёмно-усилительных ламп — буква, обозначающая конструктивное исполнение лампы:
Буква Конструктивное исполнение
А Субминиатюрный стеклянный баллон диаметром 5-8 мм с гибкими проволочными выводами
Б Субминиатюрный стеклянный баллон диаметром 8-10,2 мм с гибкими проволочными выводами
Г Миниатюрный стеклянный баллон диаметром более 10,2 мм с гибкими проволочными выводами
Д Керамический баллон с дисковыми выводами («маячковые» лампы)
Ж Лампа типа «жёлудь» - миниатюрный стеклянный баллон с жесткими радиальными выводами.
К Керамический баллон со штыревыми выводами.
Л Лампа с октальным цоколем, оснащенным замком, что исключает выпадание лампы из панели при тряске («локталь»). Баллон стеклянный, снаружи закрытый алюминиевым кожухом.
М Малогабаритный стеклянный баллон с октальным цоколем уменьшенной высоты («малгаб»). Буква сохранена лишь для некоторых ламп старых выпусков (2К2М, 2Ж2М, 2П9М, 30Ц1М и т. д.).
Н Нувистор (миниатюрная лампа в металлокерамическом баллоне).
П Миниатюрная («пальчиковая») лампа — стеклянный баллон диаметром до 22 мм с семью («гепталь») или девятью («новаль») жесткими выводами, впаянными непосредственно в дно.
С Крупногабаритный стеклянный диаметром более 22,5 мм или металлокерамический баллон, в том числе с октальным цоколем.
Р Субминиатюрный стеклянный баллон диаметром менее 5 мм с гибкими проволочными выводами. В таком оформлении была выпущена единственная лампа - 1Ж25Р)
Нет буквы Металлический (обычно стальной) баллон с октальным цоколем
У генераторных ламп — буква, обозначающая тип охлаждения:
Буква Охлаждение
А Принудительное жидкостное, водяное или воздушно-водяное
Б Принудительное воздушное
К Контактное
П Испарительное
Нет буквы Естественное воздушное
У других приборов четвёртый элемент отсутствует.
Элемент 5 — характеризует особые свойства ламп. Необязателен, ставится всегда через дефис, применим только к приёмно-усилительным лампам.
Буква Значение
В Лампа повышенной механической прочности и надёжности
Е Лампа повышенной долговечности (5000 часов и более)
Д Лампа особо высокой долговечности (10000 часов и более)
И Лампа, предназначенная для работы в импульсном режиме
К Лампа повышенной механической прочности и надёжности с повышенной вибростойкостью
Р Лампа повышенной механической прочности и надёжности, с повышенной радиационной стойкостью (лучше, чем В; однако, для замены лампы группы В, в обозначении должны присутствовать и Р, и В)
В пятом элементе обозначения могут использоваться сразу несколько букв, например 6П14П-ЕВ — выходной пентод повышенной механической прочности, надёжности и повышенной долговечности. Следует заметить, что не все обозначения ламп соответствует системе (но это бывает крайне редко), например, для лампы ГУ-72 максимальная рабочая частота — 10 МГц, а ГК-71, паспортная предельная рабочая частота которой 20 МГц, может работать на частотах до 60 МГц (а такие лампы обычно обозначаются ГУ). Также некоторые приёмно-усилительные лампы, маркируемые как выходные (1П24Б, 4П1Л, 6П3С, 6П6С, 6П7С, 6П13С, 6П20С, 6П21С, 6П31С, 6П36С, 6П41С, 6П42С, 6П44С, 6П45С и др.), могут работать как генераторные.
Типы
Диоды и кенотроны
6Д3Д — ВЧ диод
6Д4Ж, 6Д6А — диоды, предназначенные для детектирования сигналов
6Д20П — демпферный диод, применяется в чёрно-белых телевизорах с углом отклонения луча 110 градусов
6Х2П, 6Х6С, 6Х7Б, 12Х3С — двойные диоды, применяются для детектирования сигналов
1Ц1С, 1Ц7С, 1Ц11П, 1Ц21П — высоковольтные кенотроны, применяются в узлах строчной развёртки телевизоров
2Ц2С — высоковольтный кенотрон
5Ц3С, 5Ц4М, 5Ц4С, 5Ц8С, 5Ц9С, 5Ц12П, 6Ц4П, 6Ц5С, 6Ц10П, 30Ц1М, 30Ц6С — кенотроны, применяемые в блоках питания ламповой радиоаппаратуры
Триоды и двойные триоды
Тип Назначение
Для каскадов усиления напряжения низкой частоты в звуковоспроизводящей аппаратуре
6С2С, 6С3С, 6С5С Триоды с высоким коэффициентом усиления
6Н1П, 6Н8С Двойные триоды со средним коэффициентом усиления
6Н2П, 6Н9С Двойные триоды с высоким коэффициентом усиления
Для предварительных каскадов усиления мощности низкой частоты в звуковоспроизводящей аппаратуре
6Н6П, 6Н30П Двойные триоды с низким внутренним сопротивлением
Для оконечных каскадов усиления мощности низкой частоты в звуковоспроизводящей аппаратуре
6С4С (2С4С) Выходной триод
6Н5С Двойной триод с низким внутренним сопротивлением
ГМ-70 Выходной НЧ триод.
Регулирующие лампы для стабилизаторов напряжения
6С19П Триод с низким внутренним сопротивлением
6С33С (польск.)рус. (6С18С) Мощный стеклянный триод с низким внутренним сопротивлением и большой крутизной.
6Н13С (6Н5С) Двойной триод с низким внутренним сопротивлением
Для предварительных каскадов усиления напряжения высокой частоты (малой мощности высокочастотные)
6С1Ж (польск.)рус. Триод типа «жёлудь» для генерирования или усиления напряжения высокой частоты. Долговечность не менее 500 ч.
6С3П (6С4П) Высокочастотный триод со средним коэффициентом усиления. Долговечность не менее 500 ч.
6С4П Высокочастотный триод для усиления напряжения высокой частоты преимущественно в схемах с заземленной сеткой. Долговечность не менее 500 ч.
6С15П (6С45П) Триод с высокой крутизной характеристики
6C16Б (6С17Б) Триод миниатюрного исполнения для широкополосного усиления напряжения высокой и низкой частоты и генерирования колебаний.
6C51Н Триод (нувистор) для генерирования или усиления колебаний в диапазоне от инфранизких до сверхвысоких частот. Может работать в импульсных схемах.
6Н3П (6Н5П) Двойной триод для работы в качестве преобразователя и гетеродина в блоках УКВ ламповых радиоприемников
6Н14П (англ.)рус. Двойной триод для усиления напряжения высокой частоты с низким уровнем шумов. Долговечность не менее 1500 ч.
6Н23П Двойной универсальный триод для работы в качестве широкополосного усилителя и смесителя высокой частоты с низким уровнем шумов и в схемах маломощных усилителей и генераторов. Долговечность не менее 1000 ч.
6Н24П (англ.)рус. Двойной триод для усиления напряжения высокой частоты. Долговечность не менее 1000 ч.
Тетроды
6Э5П, 6Э6П, 6Э12П — ВЧ тетроды
6П1П (англ.)рус., 6П3С, 6П6С, Г-807 — выходные лучевые тетроды
6П13С, 6П36С, 6П45С — лучевые тетроды для блоков строчной развёртки телевизоров.
6П21С - лучевой тетpод с катодом пpямого накала. Цоколь октальный. Анод выведен на колпачок ввеpху баллона.
6П23П - лучевой тетpод с катодом пpямого накала. Офоpмление пальчиковое. Анод выведен на колпачок ввеpху баллона.
Пентоды
6П14П — НЧ выходной пентод
6Ж32П — малошумящий пентод для усилителей записи/воспроизведения магнитофонов
6Р4П — двойной пентод; применялся в телевизорах
ГУ-50 — ВЧ выходной пентод
1Ж18Б, 1Ж24Б, 1Ж29Б — ВЧ стержневые пентоды
1П24Б — ВЧ выходной стержневой пентод
13Ж41С — пентод очень высокой долговечности для работы в усилителях подводных кабелей телефонной связи. Расчётная долговечность ≥ 100 000 часов, что соответствует более чем 11 годам непрерывной работы.
Гептоды
6А7, 6А2П, 6А10П — гептоды-преобразователи для радиоприёмников.
6И1П, 6И4П — триод-гептоды.
6Л7 — лучевая смесительная лампа.
Гептоды широко использовались в качестве преобразователя частоты в супергетеродинных приёмниках: 6A2П — в связных приёмниках, 6И1П — в радиовещательных (бытовых) приёмниках; в этом случае на триодной части 6И1П выполнялся гетеродин.
Литература
Электровакуумные приборы. Справочник. Под ред. Бройде А. М. — М.-Л.:Госэнергоиздат, 1956 [1]
Федоров С. П. Краткий справочник по радиолампам. — М.:Военное издательство Министерства вооруженных сил СССР, 1949 [2]
Справочник радиолюбителя. Под ред. Кляцкина И. и Шнейдермана А. — М.:Издательство НКПТ, 1931 [3]
Заводы-изготовители
Первыми и одновременно крупнейшими в России заводами являются ленинградское объединение «Светлана», которое впоследствии выпускало помимо ламп ещё множество других радиодеталей, а также Московский электроламповый завод (МЭЛЗ). Оба предприятия были основаны до Октябрьской революции, и за всё время своего существования основной продукцией их были и остаются радиолампы. На «Светлане» производятся приёмно-усилительные и специальные радиолампы. Основной продукцией МЭЛЗ были кинескопы, но завод также выпускал и радиолампы, в частности двойные триоды 6Н8С и 6Н9С. Радиолампы общего применения также выпускали Саратовский завод приёмно-усилительных ламп, Новосибирский электровакуумный завод и Ульяновский радиоламповый завод. Лампы специального назначения выпускались и другими заводами.
Система обозначения
Начальный период
Названия первых советских радиоламп выбирались произвольно: ПР-1 («пустотное реле первое», 1918 г.), Р-5 («реле пятое», 1922 г.), «Микро» (1923 г., название говорило о пониженном энергопотреблении лампы), «Микро ДС» («двухсеточная», 1927 г.)[1].
Ранние системы обозначений
С 1929 г. была введена первая единая система обозначений, в которой первая буква обозначала тип лампы, вторая (необязательная) — тип катода и цифра — номер разработки. Так, индекс СО-242 означал: специальная (в данном случае — гептод), с оксидным катодом, разработка № 242. Обозначения были малоинформативны, так как большинство новых ламп попадало в категорию «специальных». Фактически они применялись до начала 1950-х гг., пока выпускались и использовались соответствующие лампы, хотя для них к тому времени были введены и новые индексы (например, пентод СО-257 назывался также 2Ж4).
С развертыванием в 1937 г. производства ряда октальных ламп по лицензии США для них была принята особая система обозначений. В ней первый элемент — цифра, обозначающая напряжение накала в вольтах, второй — буква, обозначающая тип лампы, третий — цифра — количество электродов, выведенных на штырьки цоколя. Так, лицензионный триод с 6-вольтовым накалом обозначался 6Ф5, а пентод — 6Ф6. Такая система также была далека от совершенства, и в 1940 была предложена новая, близкая к современной (см. ниже). Из-за начавшейся войны её внедрение задержалось. Когда по ленд-лизу в страну стали поступать американская аппаратура и лампы, то их аналоги советского производства во избежание путаницы маркировали по американской системе, иногда заменяя латинские буквы кириллическими (например, 6AJ5 и 6АЖ5 — одна и та же лампа). Одновременно выпускались лампы с маркировкой 1929 и 1940 года.
Современная система обозначений
Современная система обозначения радиоламп введена в начале 1950-х гг. (ГОСТ 5461-50) и с тех пор несколько раз уточнялась. По ней обозначение лампы состоит из пяти элементов (пятый элемент является необязательным). Следует заметить, что для некоторых ламп старых выпусков сохранены прежние названия.
Элемент 1 — число, обозначающее округленное значение напряжения накала (у приёмно-усилительных ламп):
Число Напряжение накала
06 625 мВ
1 800 мВ, 1 В, 1.2 В, 1.4 В, 1.5 В
2 2 В, 2.2 В, 2.4 В
3 3.15 В
4 4 В, 4.2 В, 4.4 В
5 5 В
6 6 В, 6.3 В
7 7 В
9 9 В
10 10 В
12 12 В, 12.6 В
13 13 В
17 17 В
18 18 В
20 20 В
25 25.2 В
30 30 В
У генераторных ламп, бареттеров и стабилитронов — буквенный индекс, обозначающий тип лампы:
ГИ Импульсная генераторная лампа
ГМ Модуляторная лампа
ГМИ Импульсная модуляторная лампа
Г Генераторная лампа (для ламп старых выпусков)
ГК Генераторная КВ лампа (для частот до 30 МГц)
ГУ Генераторная УКВ лампа (для частот до 300 МГц)
ГС Генераторная СВЧ лампа (для частот свыше 300 МГц)
ГП Регулирующая лампа
ГПИ Регулирующая импульсная лампа
СГ Газонаполненный стабилизатор напряжения (стабилитрон)
СТ Газонаполненный стабилизатор тока (бареттер)
У кинескопов и осциллографических трубок — число, обозначающее диаметр или диагональ экрана в сантиметрах.
Элемент 2 — буква (или две буквы) русского алфавита, обозначающая тип электродной системы лампы (у приёмно-усилительных ламп):
Буква Тип электродной системы
А Частотнопреобразовательные лампы (гексод, гептод или пентагрид)
Б Диод-пентод, двойной диод-пентод (комбинированная лампа)
В Лампа со вторичной эмиссией
Г Диод-триод, двойной диод-триод, тройной диод-триод (комбинированная лампа)
Д Одиночный диод (кроме выпрямительного кенотрона)
Е Электронно-световой индикатор
Ж Высокочастотный пентод с короткой характеристикой
И Триод-гептод или триод-гексод (комбинированная лампа)
К Высокочастотный пентод с удлиненной характеристикой («варимю»)
Л Лучевая лампа (кроме лучевого тетрода)
М Маломощный двойной пентод (выпускалась всего одна лампа данного типа — 12М1М)
Н Двойной триод
П Выходной пентод или лучевой тетрод
Р Выходной двойной тетрод, двойной лучевой тетрод или двойной пентод
С Триод
Т Тиратрон с холодным катодом (выпускался всего один тиратрон с обозначением, принятым для приемно-усилительных ламп — 1Т1А)
Ф Триод-пентод (комбинированная лампа), исключение — пентод старого выпуска 6Ф6С
Х Двойной диод (кроме кенотронов)
Ц Выпрямительный диод (кенотрон) любого типа
Э Тетрод
СР Двойной пентод-триод
Октоды обозначения не имеют, так как эти лампы не выпускались в СССР и не выпускаются ныне в России.
У электроннолучевых приборов:
ЛИ Передающая трубка
ЛК Кинескоп с электромагнитным отклонением луча
ЛМ Осциллографическая трубка с электромагнитным отклонением луча
ЛН Запоминающая трубка
ЛНС Знакопечатающая запоминающая трубка
ЛО Осциллографическая трубка или кинескоп с электростатическим отклонением луча
ЛП Электроннолучевой переключатель
ЛС Знакопечатающая трубка
ЛФ Функциональная трубка
У стабилитронов и бареттеров — число, обозначающее номер разработки. У генераторных ламп второго элемента обозначения нет.
Элемент 3: У генераторных и приёмно-усилительных ламп, кинескопов и осциллографических трубок — число, обозначающее номер разработки. У стабилитронов и бареттеров — то же, что и 4-й элемент для приёмно-усилительных ламп.
Элемент 4: У стабилитронов и бареттеров отсутствует. У кинескопов и осциллографических трубок может обозначать тип люминофора, применённого для экрана (см. Кинескоп#Обозначение и маркировка). У приёмно-усилительных ламп — буква, обозначающая конструктивное исполнение лампы:
Буква Конструктивное исполнение
А Субминиатюрный стеклянный баллон диаметром 5-8 мм с гибкими проволочными выводами
Б Субминиатюрный стеклянный баллон диаметром 8-10,2 мм с гибкими проволочными выводами
Г Миниатюрный стеклянный баллон диаметром более 10,2 мм с гибкими проволочными выводами
Д Керамический баллон с дисковыми выводами («маячковые» лампы)
Ж Лампа типа «жёлудь» - миниатюрный стеклянный баллон с жесткими радиальными выводами.
К Керамический баллон со штыревыми выводами.
Л Лампа с октальным цоколем, оснащенным замком, что исключает выпадание лампы из панели при тряске («локталь»). Баллон стеклянный, снаружи закрытый алюминиевым кожухом.
М Малогабаритный стеклянный баллон с октальным цоколем уменьшенной высоты («малгаб»). Буква сохранена лишь для некоторых ламп старых выпусков (2К2М, 2Ж2М, 2П9М, 30Ц1М и т. д.).
Н Нувистор (миниатюрная лампа в металлокерамическом баллоне).
П Миниатюрная («пальчиковая») лампа — стеклянный баллон диаметром до 22 мм с семью («гепталь») или девятью («новаль») жесткими выводами, впаянными непосредственно в дно.
С Крупногабаритный стеклянный диаметром более 22,5 мм или металлокерамический баллон, в том числе с октальным цоколем.
Р Субминиатюрный стеклянный баллон диаметром менее 5 мм с гибкими проволочными выводами. В таком оформлении была выпущена единственная лампа - 1Ж25Р)
Нет буквы Металлический (обычно стальной) баллон с октальным цоколем

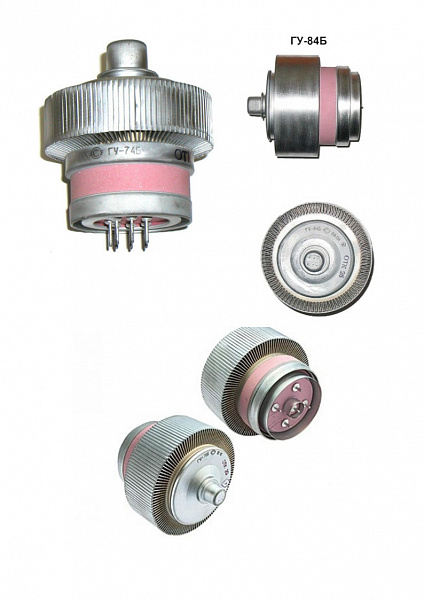

У генераторных ламп — буква, обозначающая тип охлаждения:
Буква Охлаждение
А Принудительное жидкостное, водяное или воздушно-водяное
Б Принудительное воздушное
К Контактное
П Испарительное
Нет буквы Естественное воздушное
У других приборов четвёртый элемент отсутствует.
Элемент 5 — характеризует особые свойства ламп. Необязателен, ставится всегда через дефис, применим только к приёмно-усилительным лампам.
Буква Значение
В Лампа повышенной механической прочности и надёжности
Е Лампа повышенной долговечности (5000 часов и более)
Д Лампа особо высокой долговечности (10000 часов и более)
И Лампа, предназначенная для работы в импульсном режиме
К Лампа повышенной механической прочности и надёжности с повышенной вибростойкостью
Р Лампа повышенной механической прочности и надёжности, с повышенной радиационной стойкостью (лучше, чем В; однако, для замены лампы группы В, в обозначении должны присутствовать и Р, и В)
В пятом элементе обозначения могут использоваться сразу несколько букв, например 6П14П-ЕВ — выходной пентод повышенной механической прочности, надёжности и повышенной долговечности. Следует заметить, что не все обозначения ламп соответствует системе (но это бывает крайне редко), например, для лампы ГУ-72 максимальная рабочая частота — 10 МГц, а ГК-71, паспортная предельная рабочая частота которой 20 МГц, может работать на частотах до 60 МГц (а такие лампы обычно обозначаются ГУ). Также некоторые приёмно-усилительные лампы, маркируемые как выходные (1П24Б, 4П1Л, 6П3С, 6П6С, 6П7С, 6П13С, 6П20С, 6П21С, 6П31С, 6П36С, 6П41С, 6П42С, 6П44С, 6П45С и др.), могут работать как генераторные.
Типы
Диоды и кенотроны
6Д3Д — ВЧ диод
6Д4Ж, 6Д6А — диоды, предназначенные для детектирования сигналов
6Д20П — демпферный диод, применяется в чёрно-белых телевизорах с углом отклонения луча 110 градусов
6Х2П, 6Х6С, 6Х7Б, 12Х3С — двойные диоды, применяются для детектирования сигналов
1Ц1С, 1Ц7С, 1Ц11П, 1Ц21П — высоковольтные кенотроны, применяются в узлах строчной развёртки телевизоров
2Ц2С — высоковольтный кенотрон
5Ц3С, 5Ц4М, 5Ц4С, 5Ц8С, 5Ц9С, 5Ц12П, 6Ц4П, 6Ц5С, 6Ц10П, 30Ц1М, 30Ц6С — кенотроны, применяемые в блоках питания ламповой радиоаппаратуры
Триоды и двойные триоды
Тип Назначение
Для каскадов усиления напряжения низкой частоты в звуковоспроизводящей аппаратуре
6С2С, 6С3С, 6С5С Триоды с высоким коэффициентом усиления
6Н1П, 6Н8С Двойные триоды со средним коэффициентом усиления
6Н2П, 6Н9С Двойные триоды с высоким коэффициентом усиления
Для предварительных каскадов усиления мощности низкой частоты в звуковоспроизводящей аппаратуре
6Н6П, 6Н30П Двойные триоды с низким внутренним сопротивлением
Для оконечных каскадов усиления мощности низкой частоты в звуковоспроизводящей аппаратуре
6С4С (2С4С) Выходной триод
6Н5С Двойной триод с низким внутренним сопротивлением
ГМ-70 Выходной НЧ триод.
Регулирующие лампы для стабилизаторов напряжения
6С19П Триод с низким внутренним сопротивлением
6С33С (польск.)рус. (6С18С) Мощный стеклянный триод с низким внутренним сопротивлением и большой крутизной.
6Н13С (6Н5С) Двойной триод с низким внутренним сопротивлением
Для предварительных каскадов усиления напряжения высокой частоты (малой мощности высокочастотные)
6С1Ж (польск.)рус. Триод типа «жёлудь» для генерирования или усиления напряжения высокой частоты. Долговечность не менее 500 ч.
6С3П (6С4П) Высокочастотный триод со средним коэффициентом усиления. Долговечность не менее 500 ч.
6С4П Высокочастотный триод для усиления напряжения высокой частоты преимущественно в схемах с заземленной сеткой. Долговечность не менее 500 ч.
6С15П (6С45П) Триод с высокой крутизной характеристики
6C16Б (6С17Б) Триод миниатюрного исполнения для широкополосного усиления напряжения высокой и низкой частоты и генерирования колебаний.
6C51Н Триод (нувистор) для генерирования или усиления колебаний в диапазоне от инфранизких до сверхвысоких частот. Может работать в импульсных схемах.
6Н3П (6Н5П) Двойной триод для работы в качестве преобразователя и гетеродина в блоках УКВ ламповых радиоприемников
6Н14П (англ.)рус. Двойной триод для усиления напряжения высокой частоты с низким уровнем шумов. Долговечность не менее 1500 ч.
6Н23П Двойной универсальный триод для работы в качестве широкополосного усилителя и смесителя высокой частоты с низким уровнем шумов и в схемах маломощных усилителей и генераторов. Долговечность не менее 1000 ч.
6Н24П (англ.)рус. Двойной триод для усиления напряжения высокой частоты. Долговечность не менее 1000 ч.
Тетроды
6Э5П, 6Э6П, 6Э12П — ВЧ тетроды
6П1П (англ.)рус., 6П3С, 6П6С, Г-807 — выходные лучевые тетроды
6П13С, 6П36С, 6П45С — лучевые тетроды для блоков строчной развёртки телевизоров.
6П21С - лучевой тетpод с катодом пpямого накала. Цоколь октальный. Анод выведен на колпачок ввеpху баллона.
6П23П - лучевой тетpод с катодом пpямого накала. Офоpмление пальчиковое. Анод выведен на колпачок ввеpху баллона.
Пентоды
6П14П — НЧ выходной пентод
6Ж32П — малошумящий пентод для усилителей записи/воспроизведения магнитофонов
6Р4П — двойной пентод; применялся в телевизорах
ГУ-50 — ВЧ выходной пентод
1Ж18Б, 1Ж24Б, 1Ж29Б — ВЧ стержневые пентоды
1П24Б — ВЧ выходной стержневой пентод
13Ж41С — пентод очень высокой долговечности для работы в усилителях подводных кабелей телефонной связи. Расчётная долговечность ≥ 100 000 часов, что соответствует более чем 11 годам непрерывной работы.
Гептоды
6А7, 6А2П, 6А10П — гептоды-преобразователи для радиоприёмников.
6И1П, 6И4П — триод-гептоды.
6Л7 — лучевая смесительная лампа.
Гептоды широко использовались в качестве преобразователя частоты в супергетеродинных приёмниках: 6A2П — в связных приёмниках, 6И1П — в радиовещательных (бытовых) приёмниках; в этом случае на триодной части 6И1П выполнялся гетеродин.
Литература
Электровакуумные приборы. Справочник. Под ред. Бройде А. М. — М.-Л.:Госэнергоиздат, 1956 [1]
Федоров С. П. Краткий справочник по радиолампам. — М.:Военное издательство Министерства вооруженных сил СССР, 1949 [2]
Справочник радиолюбителя. Под ред. Кляцкина И. и Шнейдермана А. — М.:Издательство НКПТ, 1931 [3]
