Артикул
00006445
1 796 ₽/шт
В наличии на складе
-
+

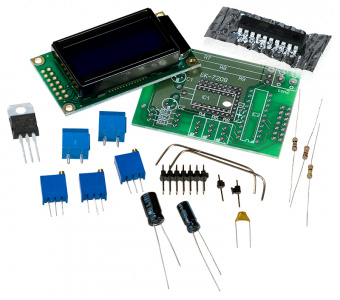

EK-7208W
Встраиваемый вольтметр + амперметр постоянного тока. Собранный и настроенный модуль. Белая подсветка
Встраиваемый вольтметр + амперметр постоянного тока. Собранный и настроенный модуль. Белая подсветка
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
-
Принцип работы
Прибор питается стабилизированным напряжением 5В, формируемым интегральным стабилизатором 7805. Измеряемое напряжения с 4-го контакта поступает на входной делитель R2 и R4, с этого делителя на вход ADC микроконтроллера. Резистором R4 калибруется прибор по показанию эталонного вольтметра. Напряжение с низкоомного шунта R7, R8, R9, через делитель R1, R5 поступает вход ADC и используется для измерения протекающего тока. Резистором R5 калибруется прибор по показанию эталонного амперметра. Резистором R6 настраивается контрастность LCD-дисплея. Возможно, потребуется точная подстройка контрастности при эксплуатации под конкретным углом обзора. Опорное напряжение формируется внутренней схемой микроконтроллера. Прибор питается от источника питания напряжением от 6 до 35В - контакт 1. Контакт 2 – общий. Контакт 4 – вход вольтметра. Контакт 3 – вход амперметра. Вычисленные значения напряжения и тока выводятся на жидкокристаллический дисплей. В верхней строке отображается измеренное значение напряжения, максимальное показание 99,9U. В нижней строке – протекающий ток, максимальное показание 9,99А. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Максимальное показание тока в обратной полярности -9,99A. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.
Описание
Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.
Устройство имеет два клемника под отвертку, по два контакта каждый,. Клемник рассчитан на максимальный ток 10А.
Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2596.
Технические характеристики
Параметр
Значение
Напряжение питания
6...35V
Потребляемый ток
0,03А
Диапазон измеряемых напряжений
0...+99.9V
Диапазон измеряемых токов
0...9,99А
Дискретность измерения напряжения
0,1V
Дискретность измерения тока
0,01А
Точность измерения напряжения
1%
Точность измерения тока
2%
Цвет подсветки дисплея
Белый
Размеры модуля: ДхШхВ (мм)
58х42х31
