Артикул
00001492
1 900 ₽/шт
В наличии на складе
-
+
Внимание! Несмотря на достаточно высокий уровень шифростойкости и секретности, контроллер NN103 разработан исключительно для любительского использования и не предназначен для профессионального применения в производственной и банковской сферах! Батарея и блок питания в комплект не входят и приобретаются отдельно.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
-
Напряжение питания (В)
12
Потребляемый ток, не более (мА)
50
Ток коммутации (А)
10
Длина (мм)
90
Ширина (мм)
55
Вес с упаковкой, г
82

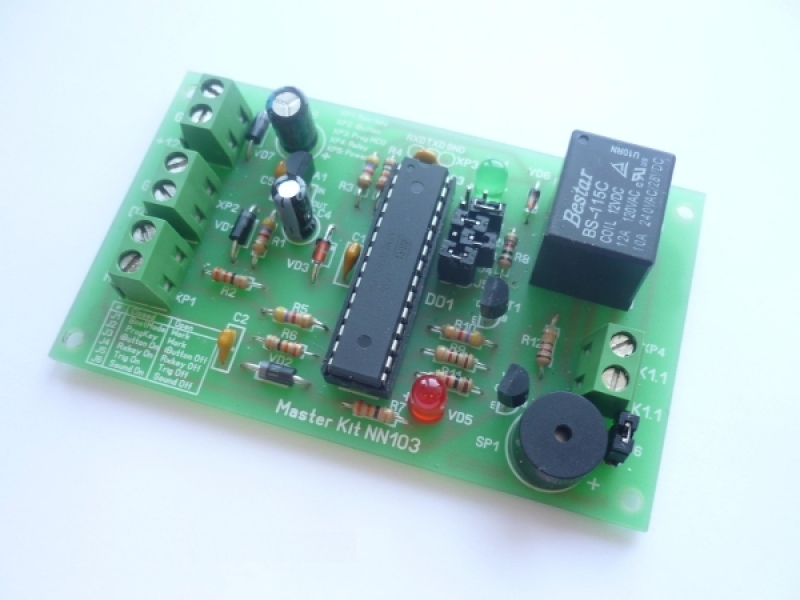

Режимы работы контроллера задаются съёмными перемычками J1-J5 (подробнее – в инструкции пользователя): - программирование/считывание ключей iButton; - программирование/считывание резистивных ключей; - режим обновления прошивки (для опытных радиолюбителей); - режим работы реле: «триггер» или включение на 2 секунды.
В качестве основных ключей используются стандартный ключ iButton. Максимальное количество запоминаемых ключей iButton -5 шт. В качестве считывателя iButton можно применить как пару замаскированных булавок-контактов, так и промышленные считыватели-контакты, например, DS9092. Ключ iButton имеет полярность («+»-внутренний электрод, на который нанесена маркировка, и «-» - корпус), что нужно учитывать при его подключении к разъёму XP2 (маркировка «DAT» соответствует «+» ключа). В набор входят два ключа iButton, при необходимости можно купить дополнительные ключи отдельно, либо использовать имеющийся ключ от домофона. При этом ключ не потеряет способности открывать входную дверь в подъезд, просто с помощью этого ключа можно будет также управлять модулем NN103. С другой стороны, каждый ключ имеет уникальный цифровой номер, что исключает возможность срабатывания системы от ключа, не запрограммированного в модуль памяти контроллера.
В качестве дополнительного ключа может применяться высокоточный резистор, который может быть встроен, например, в штекер для наушников 3,5 мм, подключаемый к гнезду, закрепленному в потайном месте. Запоминаемый резистивный ключ – одного номинала. Каждый пользователь может изготовить индивидуальный ключ, применив резисторы высокой точности такого же номинала, как и оригинальный ключ. Электронный блок "обучается" своим ключам и в дальнейшем только их и распознает. В комплект входят два резистора сопротивлением по 10 кОм, но в качестве резистивного ключа может быть запрограммирован и любой другой резистор с любым сопротивлением от 2кОм до 2МОм и точностью не хуже 1%. Резистивный ключ должен быть подключен как можно более короткими перевитыми проводами к разъему ключа XP1. Касание руками корпуса и выводов резистора при программировании и считывании резистивного ключа не допускается - это приведет к ошибочному измерению сопротивления и неустойчивой работе контроллера. Назначение светодиодов: - красный VD5 индицирует обмен информацией между ключом и модулем; - зелёный VD4 индицирует состояние реле: нагрузка включена/отключена.
Подключение нагрузки. Нагрузка (электромагнитный или электромеханический замок, лампа, звонок) подключается в разрыв питания к нормально разомкнутым контактам реле (разъём ХР4). Ток нагрузки не должен превышать 10 А.
