TDA7379 Плата усилителя звука 2х39Вт AD828 DC 12V (FUT-TDA7379)

Описание товара

Модуль оконечного стерео аудиоусилителя TDA7379 с предварительным усилителем AD828

Компактный стереоусилитель класса АВ — отличное и недорогое решение для быстрого, лёгкого изготовления совершенно разнообразных самодельных акустических систем, не претендующих на идеальное студийное качество воспроизведения звукозаписей, одновременно способное удовлетворить вполне приемлемым уровнем звучания самый широкий круг обычных слушателей. Усилитель непременно займёт свою нишу в конструировании домашней или автомобильной аппаратуры малой мощности, может стать частью несложного звуковоспроизводящего оборудования, используемого в развлекательно-досуговых и других многоцелевых помещениях небольших размеров. Двухканальный усилитель является завершённым функциональным устройством и ориентирован на пользователя, обладающего начальным уровнем навыка конструирования акустической системы со знанием её базовых компонентов.

Технические характеристики

• Питание: 9 ~ 18 В, однополярное
• Усилитель: TDA7379, STMicroelectronics
• Класс усилителя: АВ
• Коэффициент нелинейных искажений, THD: 0.3% (10 Вт / 4 Ом)
• Фиксированный коэффициент усиления: 26 дБ
• Пиковый выходной ток: 5 А
• Общий ток покоя: 150 мА
• Тепловое сопротивление кристалл-корпус: 1.8°С / Вт
• Защита от: перегрева, короткого замыкания
• Мягкий старт
• Предварительный усилитель: AD828, Analog Devices
• Класс усилителя: АВ
• Коэффициент нелинейных искажений, THD: 0.02%
• Ширина полосы по уровню 3 дБ: 130 МГц (+2 КУ)
• Скорость нарастания: 450 В/мкс
• Время установления до 0.01%: 80 нс
• Высокочастотные фильтры
• Количество каналов аудио: 2
• Максимальная мощность канала: 38 Вт
• Сопротивление нагрузки: 4 / 8 Ом
• Вход питания, аудиовыходы: контакты под пайку
• Аудиовходы: штырьевые контакты с шагом 2.54 мм

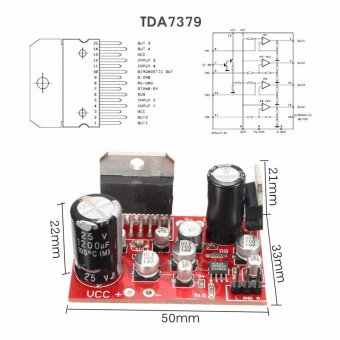

• Размеры: 50 х 33 х 22 мм

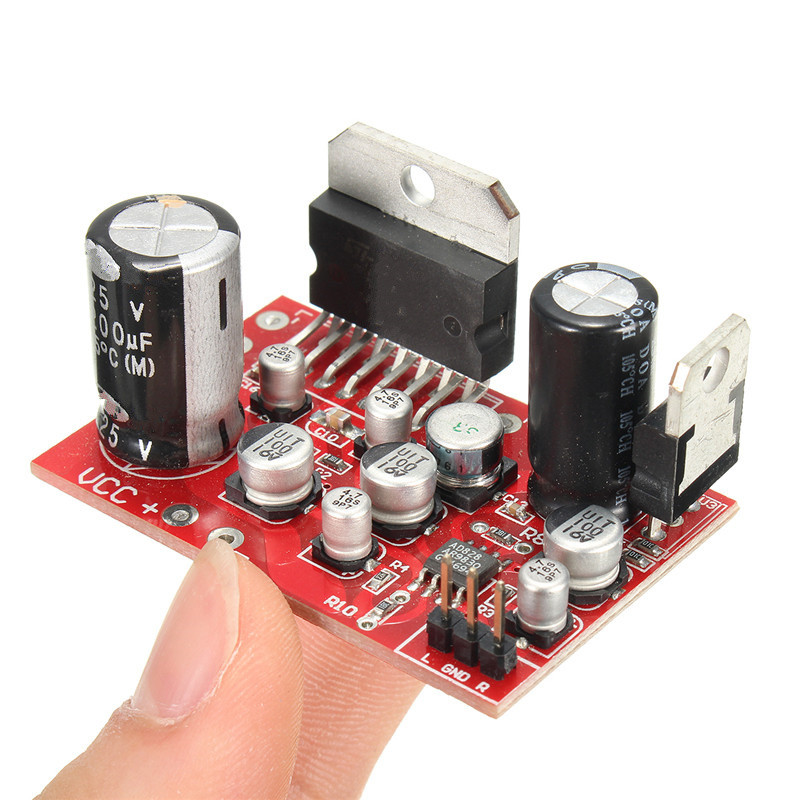

Плата аудио стерео усилителя построена из двух микросхем с минимальной необходимой обвязкой: предварительный операционный усилитель AD828 и популярный 4-канальный усилитель мощности TDA7379. Благодаря встроенному высокопроизводительному преобразователю слабого сигнала AD828, к стереофоническому модулю можно беспрепятственно подключать ЦАП, микрофон, звукосниматель, электрогитару и прочие похожие источники аналогового звука. Вход усилителя AD828 оснащён штырьевыми контактами. В комплектацию с модулем прилагается перемычка-джампер, применяемая для замыкания свободного входного канала с общим выводом, если первоисточник звукосигнала монофонический. Регулировка громкости звука на выходе усилителя осуществляется входящим аудиосигналом.

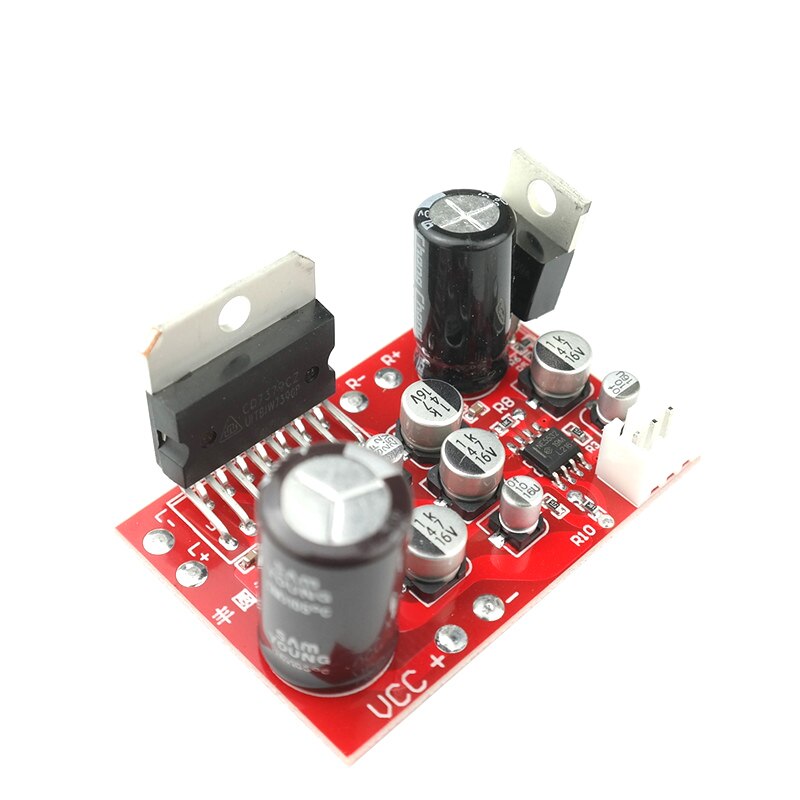

Органы внутреннего управления в схеме модуля полностью отсутствуют. Предварительный усилитель AD828 настроен на постоянный двукратный коэффициент усиления входного сигнала фабрично впаянными SMD-резисторами R8 и R10. В случае необходимости, их замена на номиналы 10-47 кОм приведёт к изменению значения коэффициента. Чем больше номинал выбранного сопротивления, тем выше увеличение. В местах расположения обозначенных сопротивлений есть контакты для припайки переменных резисторов. Обработанный AD828 сигнал передаётся на вход усилителя мощности TDA7379, который в свою очередь имеет собственный фиксированный коэффициент.

Четыре аудиовыхода и аудиовхода TDA7379 попарно соединены между собой по схеме двойного мостового подключения. Предельная граница выходной мощности для каждого из двух образованных каналов усилителя может достигать 38 Вт и определяется не только уровнем питающего напряжения в диапазоне 9 -18 В, но и сопротивлением динамиков 4-8 Ом. Стабильная работа TDA7379 в условиях средних и максимальных нагрузок зависит от пассивного или активного охлаждения, прикрепляемого к наружной плоскости основания TDA7379. Толщина несущего основания радиатора для усилителя TDA7379 должна составлять 1 мм на каждые 10 Вт выходной мощности, но не менее 2 мм. Пространство между охлаждающим радиатором и TDA7379 рекомендуется заполнять термопастой или термопрокладкой.

Назначение контактов и выводов

• Группа L, R, GND — правый/левый каналы входного аудиосигнала, общий
• VCC-, VCC+ — питание схемы модуля усилителя, 9-18 В
• L-, L+ — левый канал выходного аудиосигнала с полярным подключением
• R-, R+ — правый канал выходного аудиосигнала с полярным подключением
