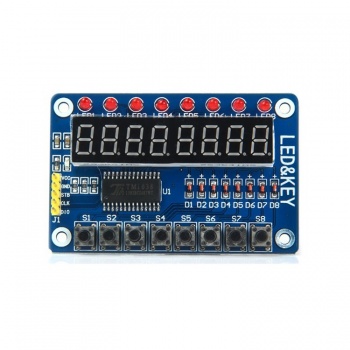

Модуль кнопок и светодиодной индикации TM1638 LED&KEY
266 ₽/шт
В наличии на складе
-
+
Модуль кнопок и светодиодной индикации TM1638 LED&KEY
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
-
Всю логику реализует микросхема TM1638 китайской фирмы Titan Micro Electronics. От микроконтроллера она принимает и передает данные по собственному последовательному интерфейсу из трех сигналов, близкому к интерфейсу SPI. Отличие от SPI состоит в объединении в одну линию двух линий приема и передачи.
STB – разрешение работы микросхемы при низком уровне сигнала. После переключения в активный уровень первый принимаемый байт воспринимается как команда. Часто для обозначения этого сигнала используют слова строб, стробирующий.
CLK – тактовый сигнал при передаче данных в микросхему. Данные фиксируются по фронту сигнала. Источником сигнала CLK служит внешнее устройство.
DIO – данные. Передача синхронизируется фронтом сигнала CLK.
