Реле В2В
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
-
Выключатель вакуумный В2В-1В предназначен для работы в высокочастотных цепях напряжением до 4 кВ в режиме бестоковой коммутации пропускаемого тока до 15 А на частоте до 30 МГц.
Высоковольтные высокочастотные вакуумные реле нашли достойное место в конструкциях усилителей мощности, антенных коммутаторах. Они имеют лучшие параметры в сравнении с другими типами электромагнитных реле благодаря использованию вакуума в качестве диэлектрика, что позволяет обеспечить низкое значение и стабильность контактного сопротивления. В процессе эксплуатации реле контакты не окисляются и не загрязняются, а их сопротивление мало и не зависит от воздействия внешних климатических факторов, таких как влажность, температура, соляной туман и другие агрессивные среды. Вследствие этого потери мощности в контактах также, малы и не изменяются в течение всего срока службы. Пробивное напряжение в вакууме во много раз больше, чем в воздухе, что позволяет уменьшить расстояние между контактами, что, в свою очередь, повышает быстродействие реле, уменьшает габариты и массу реле.
Контактная система реле В2В-1В расположена в вакуумной оболочке, два неподвижных контакта впаяны в стеклянный баллон с разных сторон, друг напротив друга. Пружинящий контактный мостик закреплен на керамическом изоляторе (стрежне), который непосредственно связан с якорем магнитной системы реле.

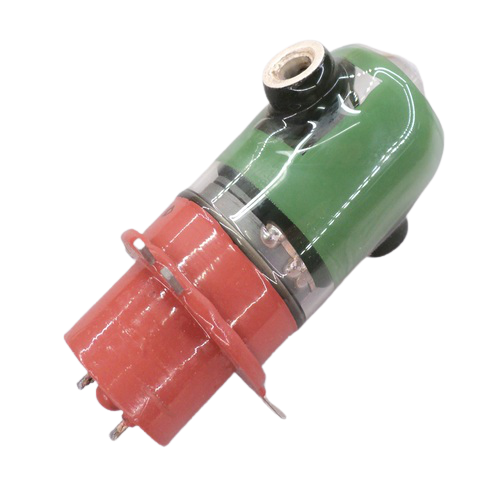

Обмотка (катушка) реле В2В-1В размещена в нижней части вне вакуумной оболочки, она насажена на сердечник. Поверх катушки надевается корпус с подошвой, в которой имеются шесть технологических отверстия, три для крепления реле на заземленный штатив аппаратуры, два для выводов катушки и одно для крепления корпуса с катушкой к сердечнику реле (см. фотографии).
Недопустимо пропускать через его контакты ток во время переключения - контактная поверхность подвижного контакта подгорит, реле начнет греться и в конечном итоге выйдет из строя. Параллельно контактам питания обмотки необходимо установить диод, что позволит избежать дребезга контактов при переключениях.
Структура условного обозначения:
В2В-1В
- В - выключатель;
- 2 - группа по пропускаемому току (15 А);
- В - вакуумный до 30 МГц;
- 1 - первой разработки;
- В - климатическое исполнение.
Краткие технические характеристики
Основные технические и эксплуатационные характеристики В2В-1В:
• рабочее напряжение (действующее) на частоте 30 МГц ...... 4 кВ
• пропускаемый ток на частоте 30 МГц ...... 15 А
• напряжение срабатывания ...... 12-16 (24) В
• напряжение отпускания ...... 1 В
• время срабатывания ...... 35 мс
• электрическое сопротивление контактов ...... 0,015 Ом
• сопротивление обмотки ...... 180-200 Ом
• электрическая прочность обмотки ...... 500 В
• температурный диапазон ...... -60… +100 С
Габариты: 115 х 58 мм (В х Ш )
Вес: не более 265 г
