Усиление 9 дБ (до 30 дБ с тарелкой)
4G до 150 Мбит/с
Питание PoE по витой паре.
- Описание
-
Данное устройство - это роутер с 4G модемом и облучатель, встроенные в один корпус. Роутер имеет несколько видов крепления, входящие в комплект поставки. Собственное усиление облучателя составляет 8-9 дБ. Диапазон рабочих частот лежит в пределах 1700-2700 МГц. Технология MIMO, поддерживаемая облучателем на всем диапазоне частот, удваивает пропускную способность канала.
Герметичный корпус антенны обеспечивает надежное крепление роутера и его защиту от неблагоприятных погодных условий. Степень защиты герметичного корпуса IP64. Роутер оснащен высокоскоростным 3G/4G модемом LTE cat. 4, максимальная скорость модема в 4G до 150 Мбит/с.
Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности.Возможны следующие варианты установки:

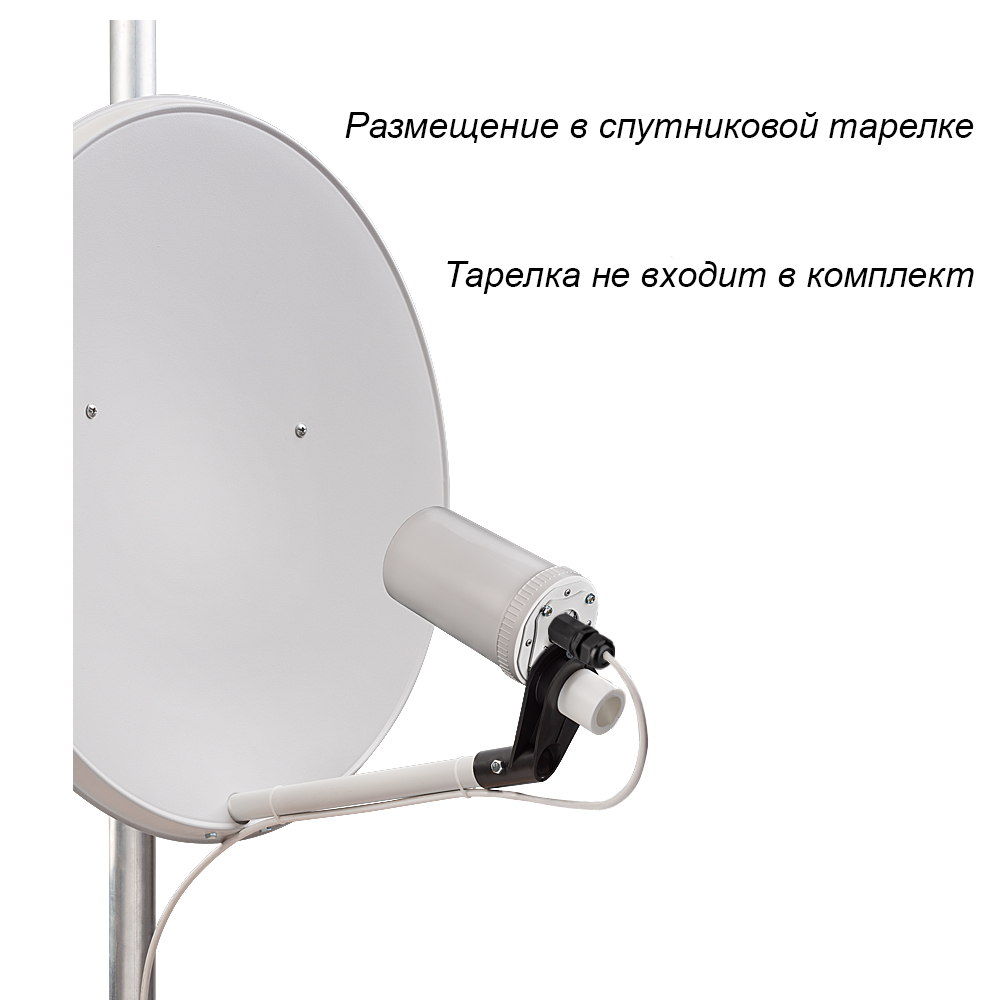

в офсетную (параболическую) тарелку (сама офсетная тарелка не входит в комплект поставки роутера);

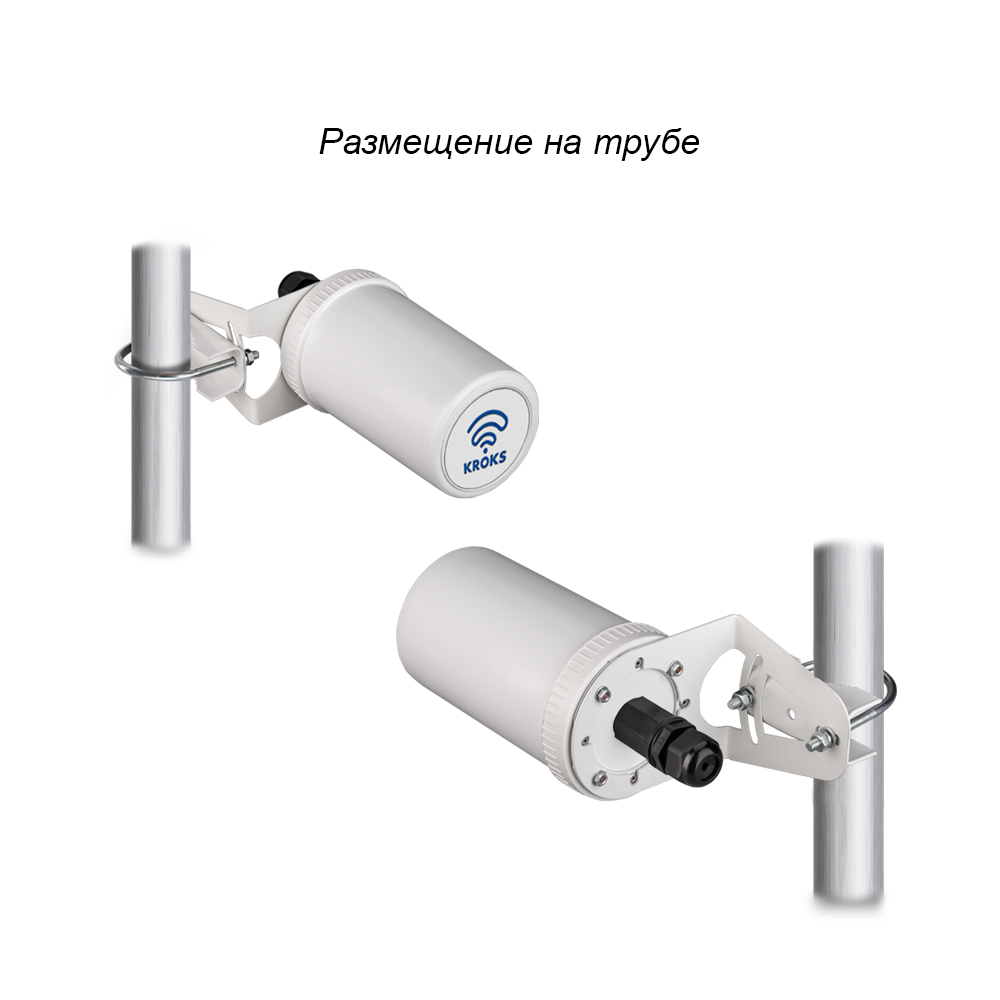

на мачту;
на стену;

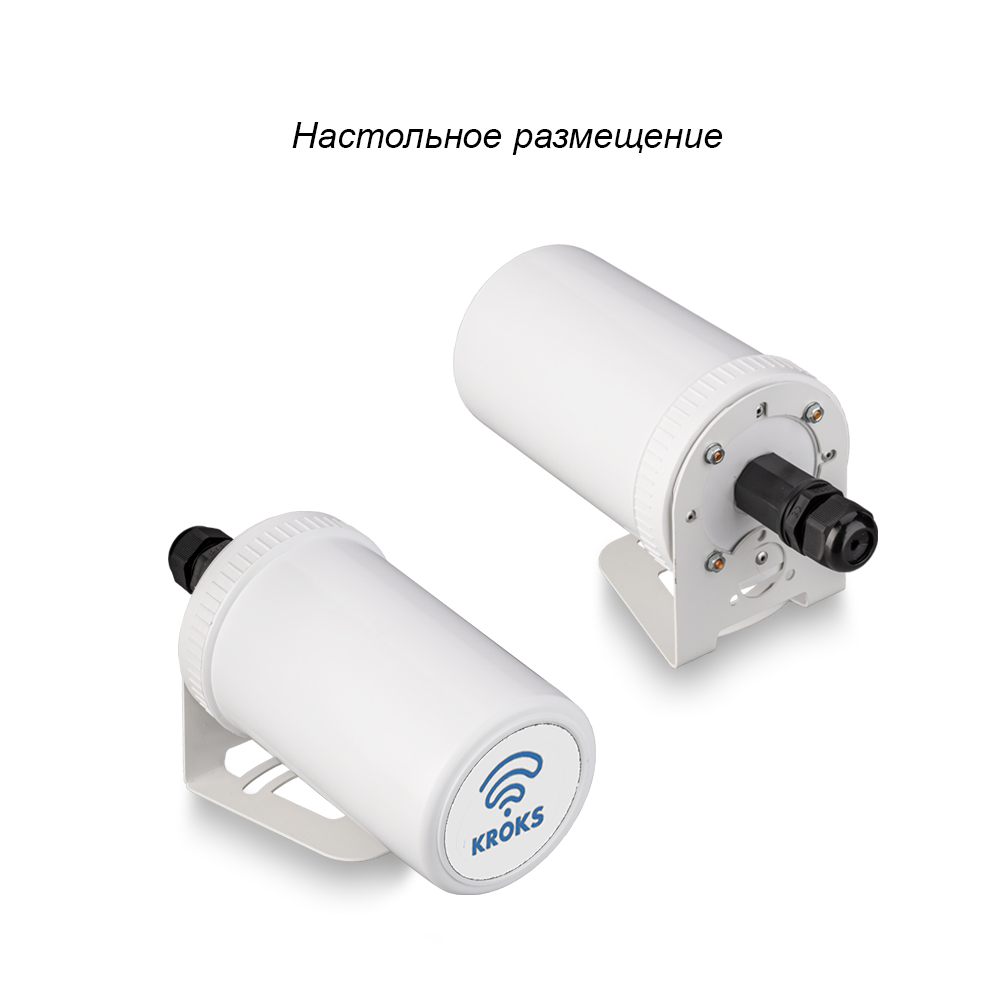

на стол или подоконник.
Преимущества:
- нет СВЧ-сборок, переходников, коннекторов, на которых происходят потери сигнала и, соответственно, падение скорости интернета;
- поддерживает все существующие в России стандарты LTE1800, UMTS2100, LTE2600;
- простота установки: для монтажа устройства необходимо проложить только один кабель - витую пару, что намного проще, быстрее и дешевле, чем прокладывать два СВЧ коаксиальных кабеля;
- длина кабеля от внешнего роутера до внутренней WiFi точки доступа или компьютера может составлять до 50 м;
- для питания роутера не нужно монтировать отдельный кабель, так как питание происходит по витой паре (по паре 4-5 подается "+", по паре 7-8 подается "-"). Блок питания уже входит в комплект поставки устройства;
- возможность подключения до 2 SIM-карт;
- стабильность работы при температурах от -40 до +50 градусов

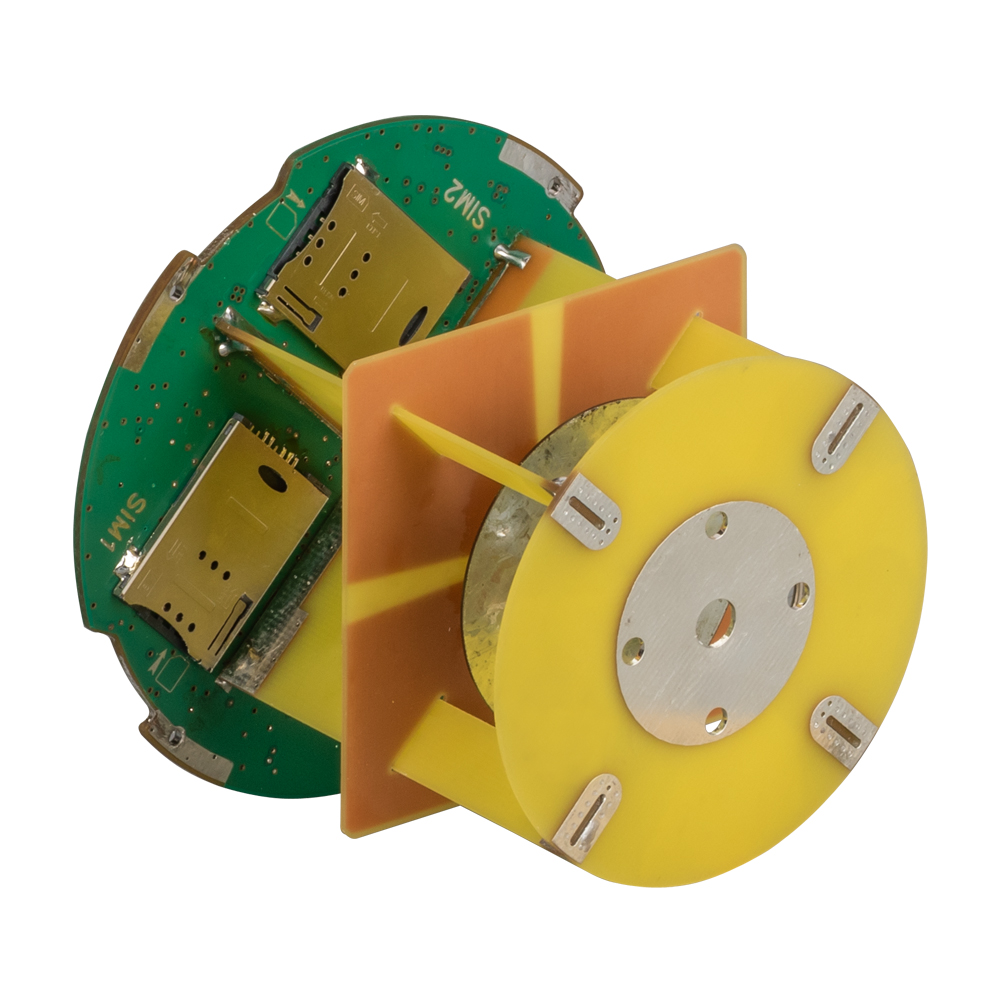

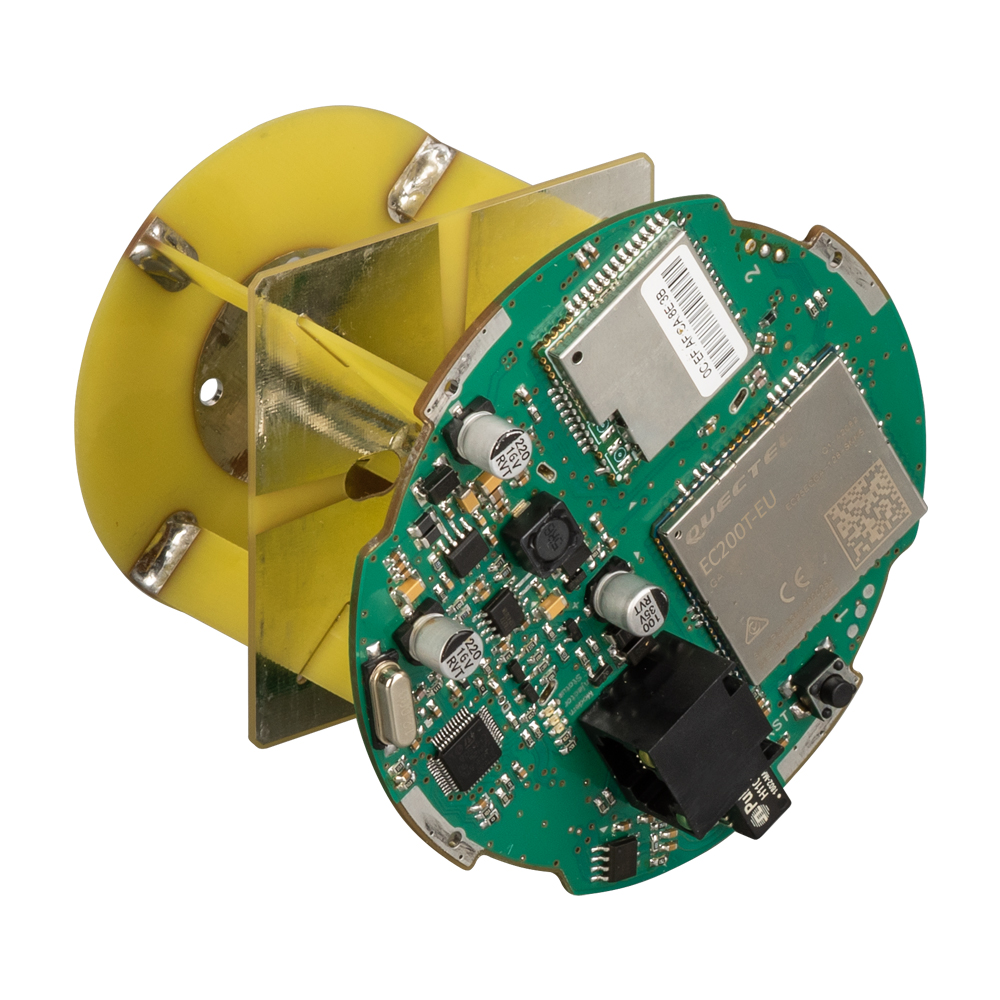

Внутри устройства установлен модем LTE cat 4.
Роутер имеет один порт LAN 100 Мбит.
Основные преимущества:
компактный размер
напряжение питания от 7 до 24 Вольт
Рабочие частоты:
2G - B3 - 1800 МГц
3G - B1 - 2100 МГц
4G - LTE FDD: B1/B3/B7 - 2100/1800/2600 МГц
4G - LTE TDD: B38/B40/B41 - 2600/2300/2600 МГц
Скорость передачи данных модемом:
4G - до 150 Мбит/с (приём) / 50 Мбит/с (передача)
3G - до 21 Мбит/с (приём) / 5,76 Мбит/с (передача)
Порты и интерфейсы:
Порты Ethernet - 1 шт, 100 Мбит/с
SIM-reader, 2 шт.
Основные характеристики:
Ram 64 MB
Rom 16 MB
Мощность передатчика модема +23 ... +33 dBm
CPU 580 Mhz
Питание 7~24 В, не менее 10 Вт.
Система тарелка+облучатель имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы.
Установка облучателя
Зазор между гермовводом облучателя и пластиковой трубкой кронштейна составляет 6 мм. Убедитесь заранее, что облучатель подходит под конструкцию держателя тарелки.
Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.
Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.
Зависимость усиления от диаметра тарелки (данные примерные).Чем больше диаметр тарелки, тем выше коэффициент усиления.
Диаметр тарелки, м 0,5 0,6 0,8 0,9 1,2 Коэффициент усиления, дБ 23 25 27 29 34
Собственный коэффициент усиления антенны (без тарелки) составляет 8-9 дБ.
Отметим, что любые препятствия между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа. Поэтому выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.
ВНИМАНИЕ! Спутниковая тарелка в комплект не входит!
Внимание! Роутер работает с SIM картами любого 3G и 4G/LTE оператора в поддерживаемых частотах (YOTA, Мегафон, МТС, Билайн, Ростелеком, Tele2).
