Усиление 15 дБ, MIMO
LTE1800, UMTS2100, LTE2600
Скорость 4G до 150 Мбит/c,
3G до 42 Мбит/c
Поддержка 2 SIM-карт
- Описание
-

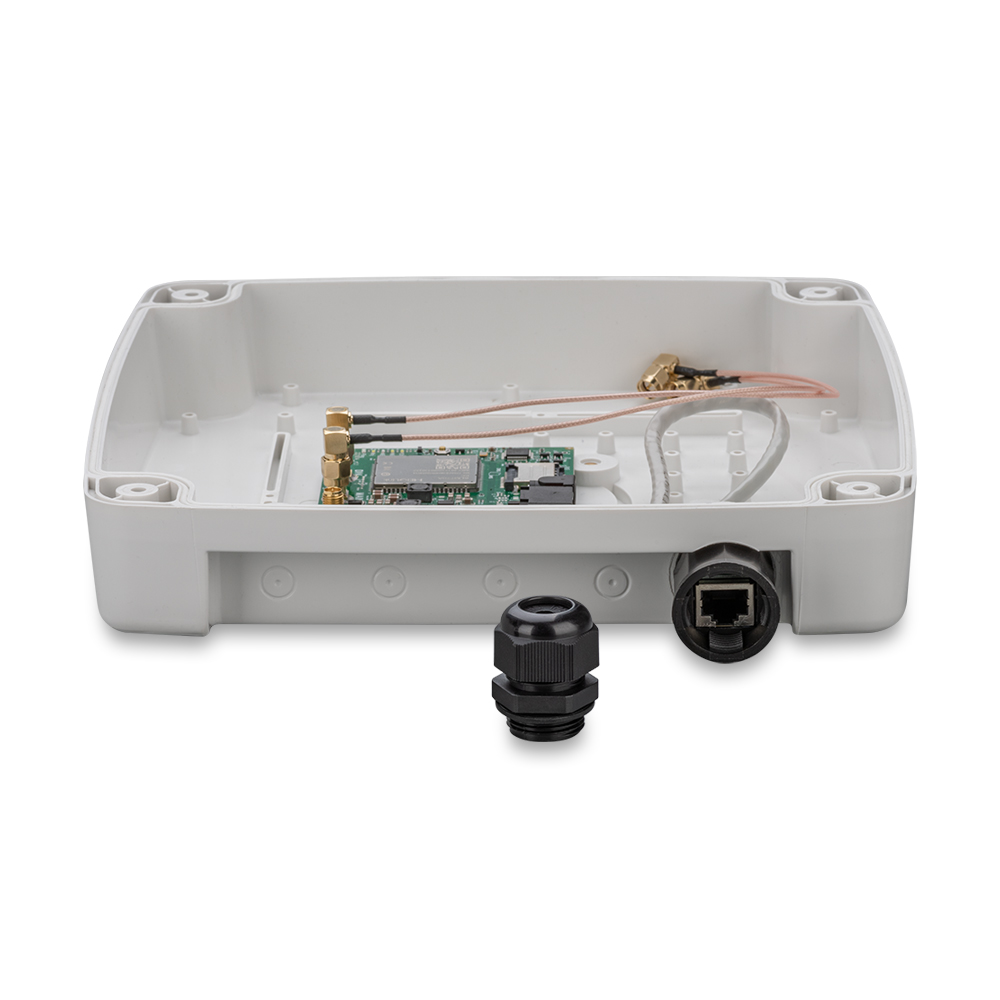

Данный комплект - это готовое решение для обеспечения интернетом офиса, дачи или частного дома в зонах неуверенного приема сигнала. Комплект поддерживает стандарты 4G (LTE1800, LTE 2100, LTE 2300, LTE 2600), 3G (UMTS2100) всех операторов сотовой связи. Герметичный корпус антенны обеспечивает надежное крепление роутера и его защиту от неблагоприятных погодных условий. Роутер оснащен модемом LTE cat.4 с максимальной скоростью до 150 Мбит.
На плате роутера установлено 2 разъема RP-SMA (female) для подключения внешних Wi-Fi антенн 2400 МГц.
Поддержка двух SIM-карт предусматривает возможность использования услуг двух операторов сотовой связи, а также возможность создания резервного канала. В случае неполадок с первой SIM-картой, вторая обеспечит бесперебойный доступ к сети Интернет.

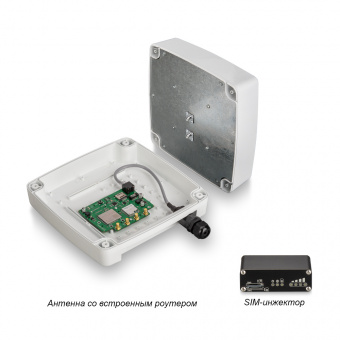

Особенностью комплекта является наличие в его составе устройства удалённого подключения SIM-карт, которое позволяет подключить еще две SIM-карты через выносное устройство - SIM-инжектор, расположенное внутри помещения. Это делает процесс установки и замены SIM-карты более удобным и быстрым. На корпус SIM-инжектора выведена светодиодная индикация, отображающая основные параметры работы устройства. На плате роутера размещены два слота под установку SIM-карт. Еще 2 SIM-карты могут быть установлены в SIM-инжектор. Таким образом, в случае неполадок с первой SIM-картой, вторая и последующие, обеспечат бесперебойный доступ к интернету. Следует отметить, что несмотря на удаленное расположение СИМ-инжектора, качество связи не ухудшается.
Роутер поддерживает два варианта питания:
по технологии Passive PoE напряжением 24В через порт LAN1 (4,5 пара "+", 7,8 пара "-")
через DC разъем постоянным током напряжением 7-24В
Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности. Управление роутером осуществляется через веб-интерфейс.
Преимущества антенны со встроенным роутером и с СИМ-инжектором:
нет СВЧ-сборок, переходников, коннекторов, на которых происходят потери сигнала и, соответственно, падение скорости интернета;
В комплект входит:
удобство замены и установки SIM-карт;
возможность использования до четырёх SIM-карт с SIM-инжектором и создание резервного канала для бесперебойной связи;
поддерживает все существующие в России стандарты LTE1800, UMTS2100, LTE2600;
питание как от блока питания, так и по PoE-технологии;
длина кабеля от внешнего роутера до внутренней WiFi точки доступа или компьютера составляет до 50 м;
поддержка технологии MIMO: прирост скорости до 100%, актуально для удаленного видеонаблюдения и больших скоростей передачи данных;
стабильность работы при температурах от -40 до +50 градусов;
есть возможность принудительного выбора частоты сотовой связи и канала. Используется в случаях, когда на более высокой частоте связь хуже;
простота настройки - вставить SIM-карту, соединить проводом и включить в розетку. Модем уже настроен и не требует дополнительных настроек операторов.

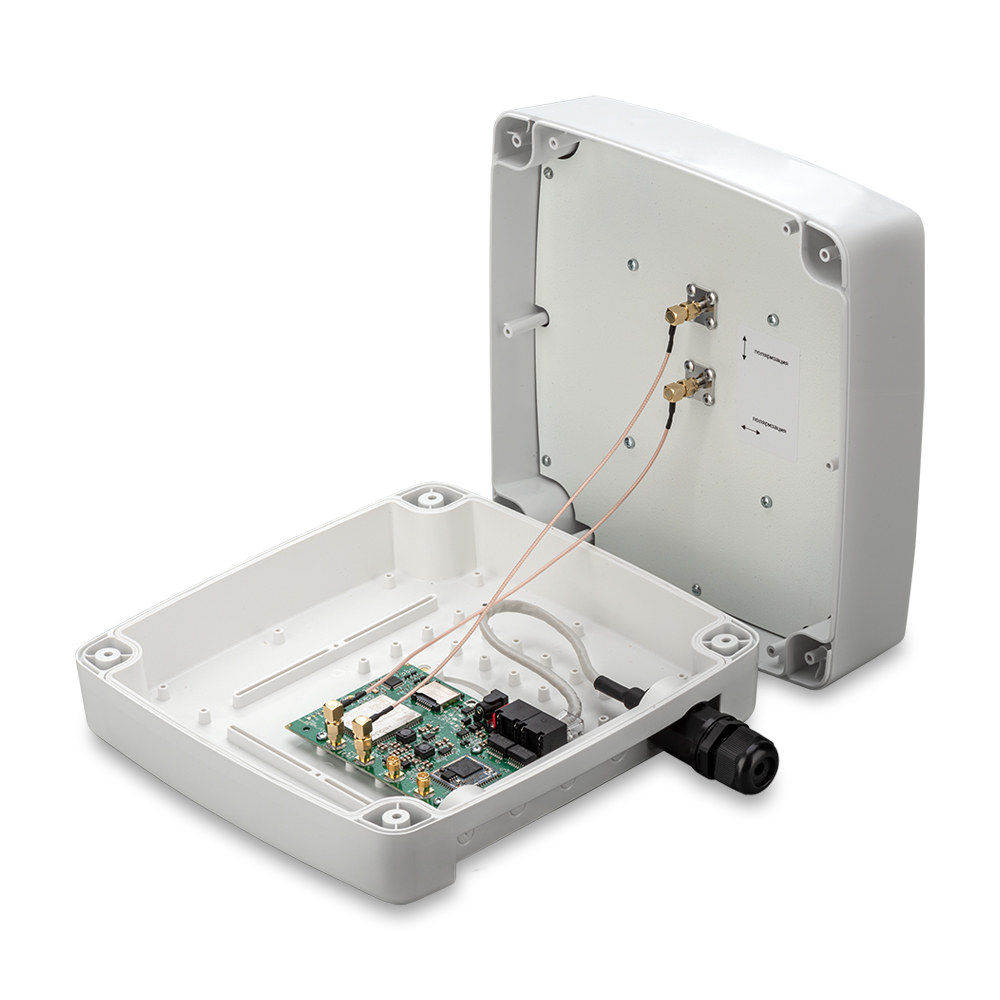

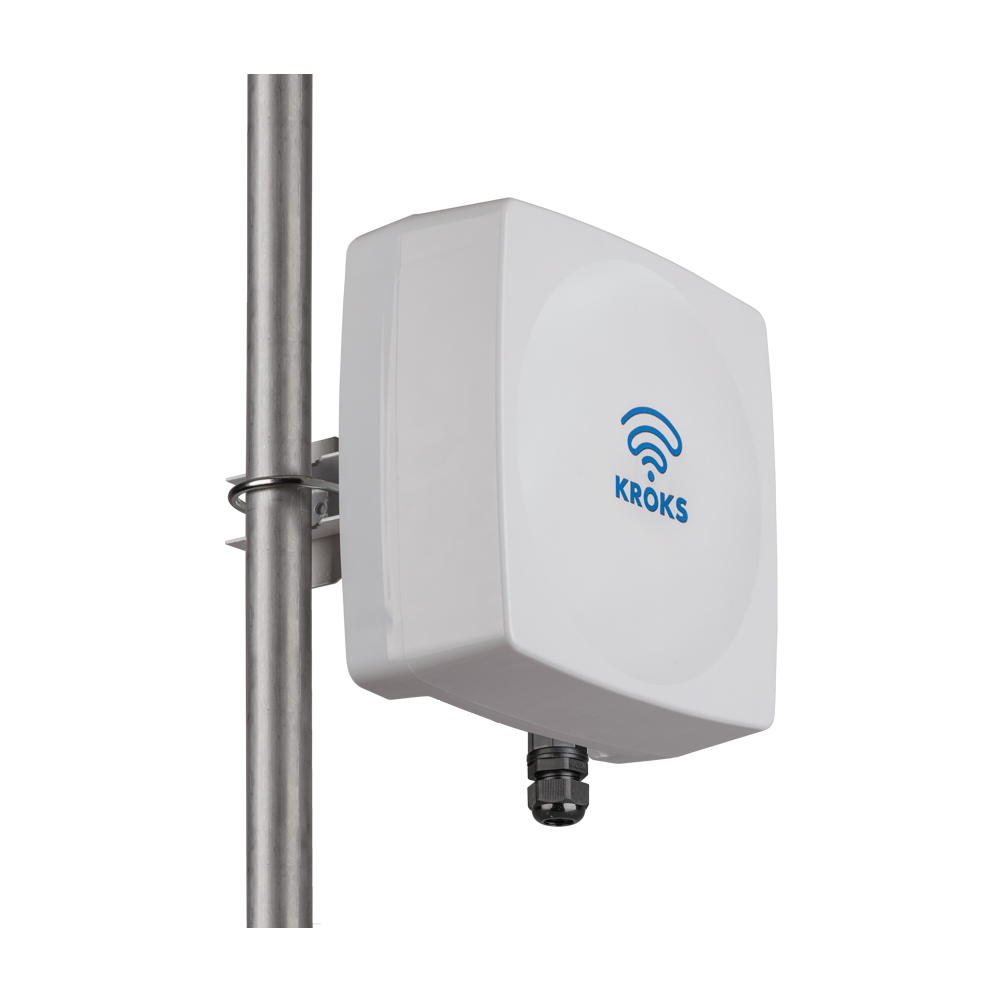

Направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе;

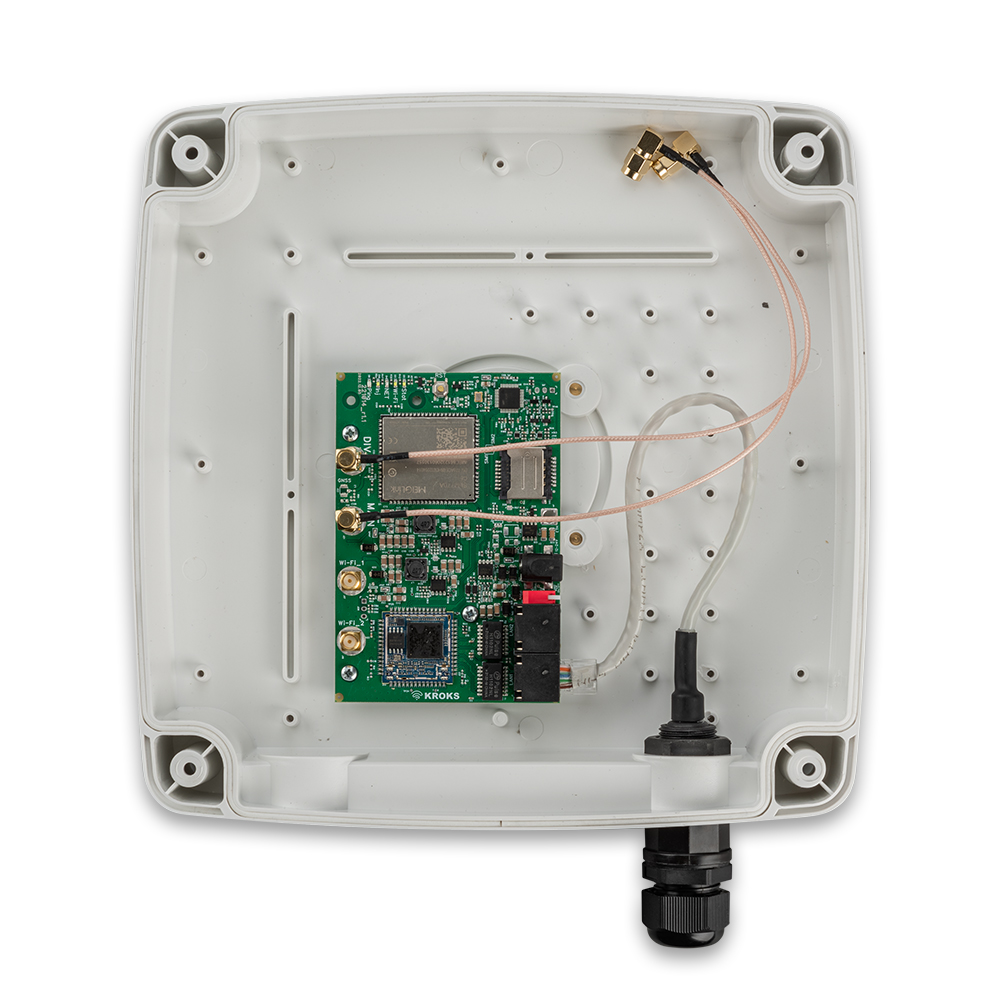

4G роутер со строенным модемом LTE cat.4;
SIM-инжектор KROKS с поддержкой 2 SIM-карт;

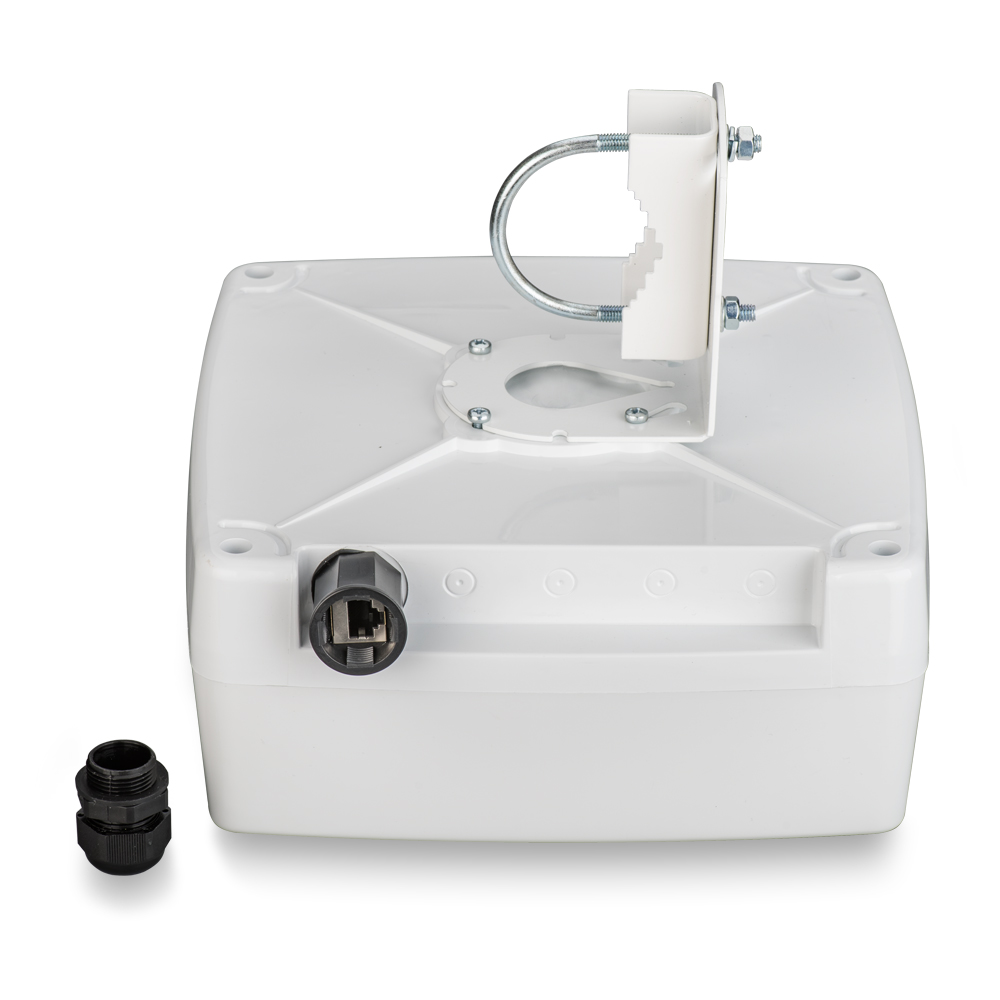

Кронштейн и комплект метизов.Установка комплекта проста и не требует специальных навыков и оборудования. При установке антенны вам потребуется направить её на базовую станцию сотового оператора и закрепить на кронштейне. После чего подключить антенный провод к модему и наслаждаться стабильным доступом в интернет.
Этапы монтажа:- снять заднюю крышку антенны, являющуюся гермобоксом;
- вставить SIM-карты в держатель на плате роутера, если желаете создать резервные каналы связи;
- подключить кабель гермоввода к порту LAN роутера;
- установить заднюю крышку на антенну;
- собрать внешнюю антенну, то есть прикрутить к ней крепеж и хомут для крепления к мачте или кронштейну;
- установить мачту или кронштейн для крепления антенны (рекомендуем устанавливать антенну как можно выше для обеспечения прямой видимости на базовую станцию оператора);
- закрепить антенну на кронштейне (антенна должна располагаться не менее 30 см от других антенн);
- соединить антенну и SIM-инжектор, расположенный в помещении, при помощи витой пары;
- вставить SIM-карту в SIM-инжектор;
- обеспечить питание через PoE или блок питания.
Разъёмы и интерфейсы:LAN порт Ethernet 10/100 Мбит/с - 2шт
разъем SMA(female) для подключения 4G антенны - 2шт
разъем RP-SMA(female) для подключения Wi-Fi антенны - 2шт
слот SIM-карты формата mini-SIM - 2шт
кнопка сброса настроек
разъем питания DC под штекер 5,5х2,1
переключатель подачи питания в порт LAN2Подключение антенн:Для подключения роутера к антенне с двумя разъемами (MIMO 2x2) используйте разъем MAIN для вертикальной поляризации, DIV для горизонтальной.
Основные характеристики антенны:Рабочий диапазон частот, МГц 1700-2700 Усиление антенны, дБ 15 КСВ в рабочем диапазоне частот, не более 1.8 Поляризация линейная Входное сопротивление, Ом 50 Максимально подводимая мощность, Вт 30 Стандарт связи 3G(UMTS2100), LTE1800, LTE2100, LTE2300, LTE2600 Тип исполнения панельная направленная, MIMO, с гермобоксом Степень защиты IP 64
Основные характеристики модема:4G - до 150 Мбит/с (приём) / 50 Мбит/с (передача);
3G - до 42 Мбит/с (приём) / 5,75 Мбит/с (передача).
Характеристики роутера:
Рабочие частоты:
4G - LTE (FDD): B1/B3/B7 2100/1800/2600 МГц;
3G - DC-HSPA+/HSPA+/HSPA/WCDMA: B1 2100 МГц;
2G - EDGE/GPRS/GSM: B3 1800 МГц.Основные характеристики роутера:
Процессор MIPS MTK7628 580 МГц;
Память ОЗУ 64 MB;
Память ПЗУ 16 MB;
Ethernet 10/100 Мбит/c;
Мощность передатчика 20 dBm (100 mW);
Wi-Fi 802.11 b/g/n;
Питание Passive PoE 7-24 В;
Диапазон рабочих температур от -40 до +50оС.
Дополнительные функции роутера:
Проброс портов для доступа к ресурсам локальной сети;
Туннели GRE, PPTP, IPSec, OpenVPN, OSPF, L2TPv2/v3;
Отправка SMS через Web-интерфейс;
Обслуживание, управление и мониторинг через Web-интерфейс;
DHСP Server;
Межсетевой экран Firewall (iptables).
